PEKERJAAN YANG DILAKUKAN
Tulisan ini bertujuan memberikan gambaran umum mengenai pencapaian proyek serta membagikan beberapa catatan pengalaman yang dapat bermanfaat bagi pihak lain.

A. Gambaran Umum Sistem
Gambar 1 menampilkan proyeksi horizontal dari tata letak keseluruhan, sekaligus profil memanjang jalur utama pasokan air dari lokasi pengambilan air menuju waduk tingkat tinggi (elevated reservoir).
Sistem pasokan terbagi menjadi dua area terpisah:

Pangkalpinang: Waduk tinggi terletak di belakang area pasokan dan berfungsi sebagai waduk pengembalian. Saluran pasokan ini juga berfungsi mengalirkan air ke area kota.
   * Saat permintaan rendah: Kelebihan air dialirkan untuk mengisi waduk tinggi.
   * Saat permintaan tinggi: Air dialirkan secara langsung sehingga kualitasnya tetap segar.
   * Saat waduk penuh: Kelebihan pasokan air akan dibuang melalui saluran luapan.
   * Saluran pasokan di area ini dirancang berdasarkan estimasi konsumsi rata-rata per jam.
Pangkalbalam: Waduk tinggi berfungsi sebagai saluran horizontal yang melayani area pasokan secara langsung. Saluran pasokan sepanjang 4,5 km terhubung secara terpisah dan dirancang untuk konsumsi maksimum per jam sebesar 10 L/detik.

Dinamika Tekanan dan Jalur Perpipaan

Garis Tekanan Pasokan (15 L/detik):
* Jika tidak ada pengambilan air, garis tekanan berada pada kondisi stabil.
* Jika terjadi pengambilan air, garis tekanan akan miring ke bawah dengan tingkat kemiringan yang bervariasi sesuai besar-kecilnya debit air yang diambil.
Jalur Utama:

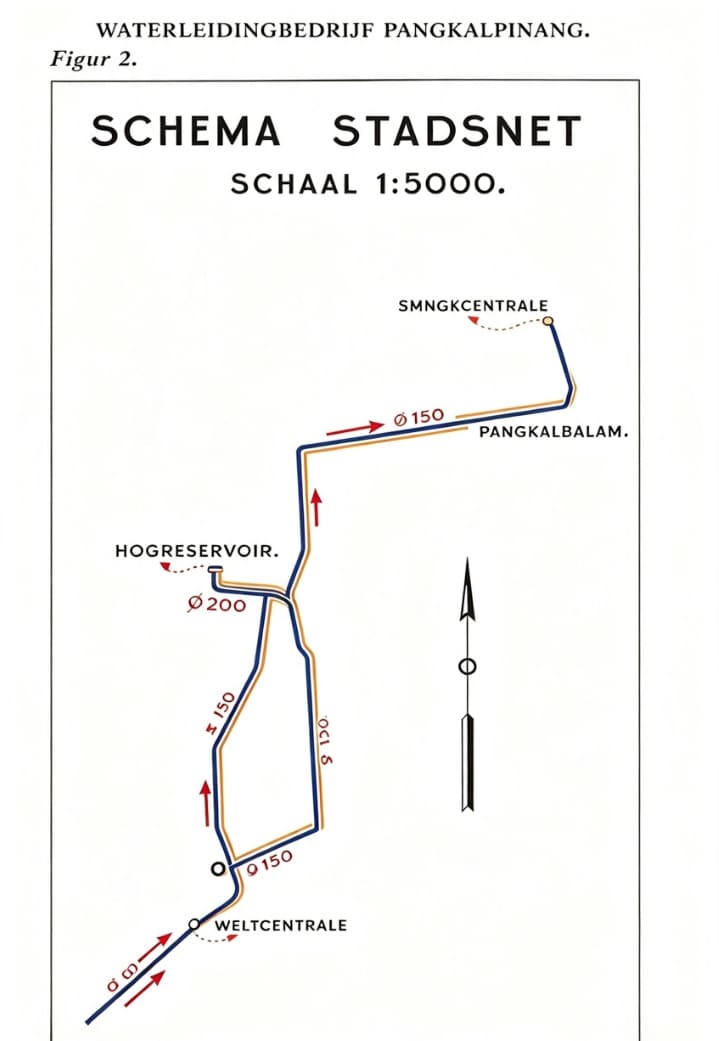

* Profil memanjang untuk bagian akhir jalur utama dihitung menggunakan pipa berdiameter 200 mm. Namun, pada praktik di lapangan, pipa tersebut bercabang menjadi dua jalur berdiameter 150 mm (lihat skema pada Gambar 2).
* Panjang total proyeksi jalur pasokan utama dari waduk air bersih Gunung Mangkol ke waduk tinggi di kota mencapai 13,945 km (panjang sebenarnya menjadi lebih pendek sekitar 350 m karena pemotongan beberapa tikungan).

Perilaku Hidrostatik dan Hidrodinamik:
* Tanpa adanya pengambilan air, garis tekanan antara ruang bawah tanah air bersih dan waduk tinggi bersifat hidrodinamik. Kondisi ini berubah menjadi hidrostatik jika saluran masuk ke waduk tinggi ditutup, yang berpotensi meningkatkan tekanan hingga ~72 m. Untuk mencegah hal ini, pintu air di bagian depan dapat dibuka saat saluran masuk ditutup.
* Garis tekanan pada waduk tinggi Pangkalbalam bersifat hidrostatik saat tidak ada pengambilan air, dan tekannnya tidak akan melebihi 30 m ketika waduk dalam kondisi terisi penuh.
Waduk tinggi terdiri dari dua bagian terpisah yang terhubung satu sama lain, namun tetap dapat beroperasi secara independen tanpa mengubah perhitungan dinamika tekanan di atas.

Spesifikasi Teknis & Proses Pengolahan Air

Kapasitas & Filter:
* Konsumsi rata-rata dirancang sebesar 15 L/detik (atau 12.960 m^3 per hari). Design ini menggunakan asumsi kecepatan penyaringan 25 cm/jam. Catatan: Kecepatan ini tergolong terlalu tinggi untuk metode filter pasir lambat, yang idealnya maksimal 15 cm/jam.
* Di Gunung Mangkol, air yang dibendungi melewati filter marmer, lalu mengalir ke filter pasir lambat, dan masuk ke waduk air bersih.
Pengkondisian & Pemantauan:
   * Di dalam waduk air bersih dipasang alat pengatur dosis kaporit. Setelah diberi kaporit, air mengalir memanfaatkan tekanan alami menuju daerah tangkapan air dan waduk tinggi.
   * Untuk mengukur volume air:
     * Meteran Air Utama: Dipasang pada saluran pasokan di ruang penutup waduk air bersih.
     * Meteran Distribusi: Dipasang di awal jaringan distribusi untuk memantau pasokan area layanan (Gambar 1 dan 5).
     * Meteran Luapan: Dipasang pada pipa luapan waduk tinggi untuk mengukur jumlah air yang terbuang.
Material & Konstruksi:
   * Pipa pasokan dan distribusi menggunakan pipa soket Mannesmann yang dilapisi aspal serta dibungkus rami. Penggunaan pipa besi cor di area dataran rendah perlu dievaluasi lebih lanjut mengingat daya tahannya terhadap kondisi air tanah yang bersifat asam.
   * Waduk tinggi terdiri dari dua struktur beton bertulang berbentuk lingkaran yang berdiri berdampingan:
     * Diameter dalam: 8 meter
     * Kapasitas: 200m3 per unit
     * Ketinggian pengisian: 4 meter
